Как работают электрические задвижки с дистанционным управлением?

В современных системах трубопроводного транспорта нефти, газа и теплоснабжения ключевое требование – возможность оперативного перекрытия потока без участия оператора непосредственно у узла. Электрическая задвижка с дистанционным управлением решает эту задачу за счёт встроенного электропривода, который получает команды с пульта АСУ ТП или SCADA-системы. Наши специалисты многократно внедряли такие решения на объектах ПАО «Газпром» и в тепловых сетях Московской области. Механизм работы сочетает электродвигатель, редуктор и датчики крайних положений, что обеспечивает герметичное перекрытие потока за 30–120 секунд в зависимости от Ду.

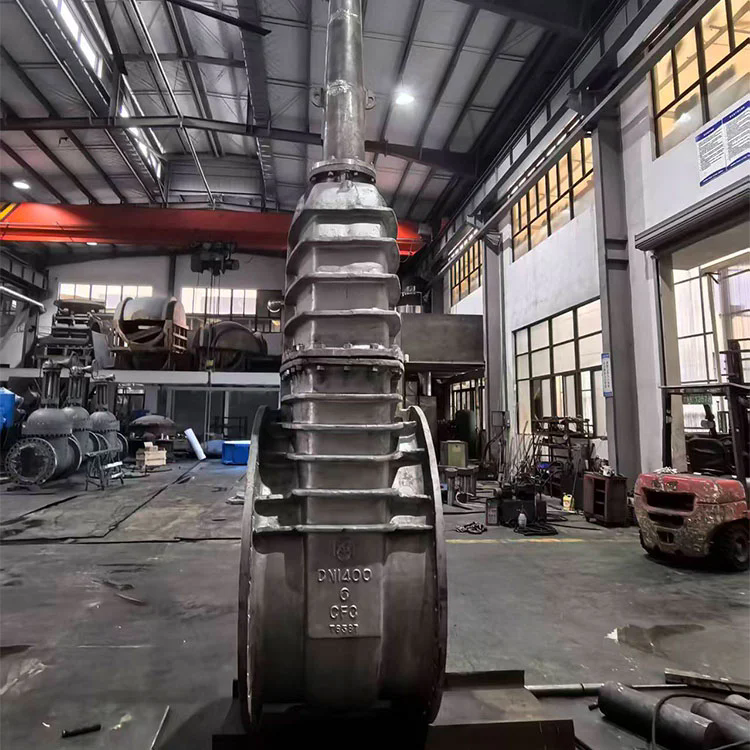

Принцип работы и устройство дистанционной задвижки

В отличие от ручного клинового вентиля, наша задвижка оснащена взрывозащищённым электроприводом (класс Ex d IIB T4 для нефтегазового сектора). Сигнал открытия/закрытия поступает на контроллер привода, который активирует асинхронный двигатель. Через червячный редуктор вращение передаётся на шпиндель, перемещающий клин или параллельные шиберы. Концевые выключатели автоматически останавливают двигатель при полном открытии или закрытии. Для российских условий обязательна защита от перегрева и контроль момента: при заклинивании клина среда отключает питание. Компания ООО «Чжэцзянская компания запорной арматуры Яньчэн» добавляет в приводы датчики положения Холла для прецизионного позиционирования.

Технические параметры модели YC-EAZ-0250

Ниже приведены характеристики самой востребованной модели среди наших клиентов в Тюменской области и ХМАО. Данная задвижка рассчитана на работу при температурах от –45°C до +95°C и давлении до 6,4 МПа (PN64). Все параметры подтверждены протоколами испытаний в аккредитованной лаборатории.

Параметр	Значение (модель YC-EAZ-0250)
Диаметр условного прохода (Ду)	250 мм (DN250)
Номинальное давление	PN 64 (6,4 МПа) / опционально PN 100
Тип электропривода	Многооборотный, 380В/50Гц, степень защиты IP68
Время открытия/закрытия	90 сек (полный ход шпинделя)
Выходной крутящий момент	350 Н·м (регулируется реле момента)
Интерфейс дистанционного управления	Сухие контакты, Modbus RTU (опционально Profibus DP)
Климатическое исполнение для РФ	УХЛ категория 1 по ГОСТ 15150-69 (обогрев корпуса)

Дополнительно наша задвижка комплектуется ручным дублёром на случай пропадания питания, что критично для магистральных трубопроводов в Сибири. Мы также предлагаем версию с функцией «аварийное закрытие» при потере связи с контроллером.

Опыт эксплуатации в российских сетях

Один из проектов внедрения – реконструкция системы перекачки мазута на ТЭЦ в Челябинске. ООО «Чжэцзянская компания запорной арматуры Яньчэн» поставила 12 электрических задвижек с дистанционным управлением взамен устаревших клинкетов. Наши заказчики отметили снижение времени на переключение с 15 минут (ручной режим) до 45 секунд. Кроме того, система автоматического контроля момента позволила избежать трёх аварий из-за засорения среды. В условиях российского климата особое значение имеет подогрев редуктора — он встроен в каждую модель поставляемую в Уральский регион.

Часто задаваемые вопросы: Как работают электрические задвижки с дистанционным управлением?

Вопрос 1: Как правильно подобрать типоразмер задвижки для нефтепровода с давлением 4,0 МПа и температурой среды –30°C?

Ответ: Наши инженеры рекомендуют рассчитывать по трём критериям: условный проход (скорость потока не более 4 м/с), рабочее давление с запасом 25% и климатическое исполнение. Для давления 4,0 МПа достаточно PN 64. Однако при залповых выбросах возможно кратковременное повышение, поэтому мы советуем PN 100. Обязательно заказывайте привод с термостоянием (подогрев редуктора) для –30°C. Мы выполняем гидравлический расчёт по вашим параметрам и предоставляем акт подбора в течение одного дня.

Вопрос 2: Какие сложности возникают при монтаже электрической задвижки взамен ручной без замены фланцевого соединения?

Ответ: Геометрия ответных фланцев под ручную арматуру часто отличается по высоте. Наши специалисты разработали универсальные переходные рамки, которые увеличивают высоту под электропривод без изменения трубной обвязки. Также важно проложить кабель сечением не менее 2,5 мм² при длине более 50 м для снижения падения напряжения. В комплекте поставки мы предоставляем монтажную схему с указанием точек заземления, что критично для взрывоопасных зон.

Вопрос 3: Какое регламентное обслуживание требуется электроприводу задвижки на частоте 200 циклов в месяц?

Ответ: При такой интенсивности мы рекомендуем проверку редуктора на наличие смазки каждые 3000 циклов (примерно 15 месяцев). Замена смазки (литол-24 или аналог) производится каждые два года. Также требуется калибровка реле момента раз в 12 месяцев из-за износа пары «червяк-колесо». Наши сервисные инженеры проводят профилактику за один день, включая тест концевиков. Для удалённых объектов доступен режим самодиагностики привода – отчет о состоянии можно получить через Modbus.

Надёжность и сертификация

Все электрические задвижка и приводы производства ООО «Чжэцзянская компания запорной арматуры Яньчэн» имеют сертификаты ТР ТС 032/2013 о безопасности оборудования, работающего под избыточным давлением. Наша продукция прошла испытания в «Транснефть» на полигоне в Хабаровске. Мы гарантируем ресурс не менее 10 000 циклов «открыто-закрыто» для моделей с конической передачей. Операторы АСУ ТП ценят возможность интеграции задвижек в единую систему управления благодаря широкому набору протоколов (от дискретных сигналов до промышленного Ethernet).
