Как обратный клапан помогает снизить риск гидроудара?

Гидроудар в трубопроводах — одна из главных причин аварий на насосных станциях и тепловых сетях. Резкое изменение скорости потока при остановке насоса или быстром закрытии задвижки создаёт волну давления, которая может разрушить трубы, фланцы и арматуру. Обратный клапан — это простое, но эффективное устройство, которое автоматически перекрывает поток при падении давления в обратном направлении, ограничивая амплитуду ударной волны. Наши эксперты, обслуживающие трубопроводы в Уральском федеральном округе, применяют различные конструкции Обратный клапан для снижения динамических нагрузок. В этой статье мы разберём механизмы защиты и критерии выбора надёжного клапана.

Механизм защиты от гидроудара

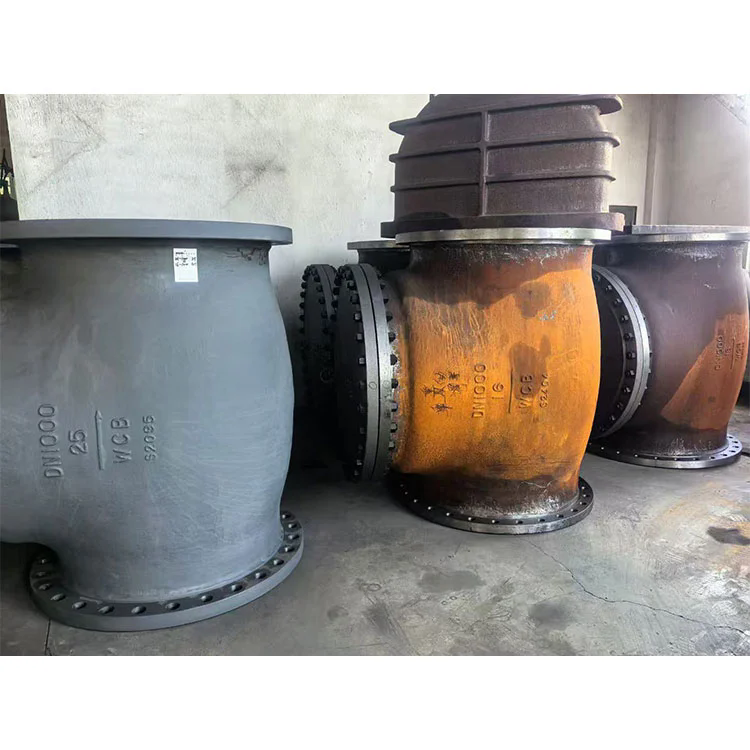

Компания ООО «Чжэцзянская компания запорной арматуры Яньчэн» производит Обратный клапан с гидравлическим демпфером, который замедляет движение запорного элемента в конце хода. Это ключевое отличие от простых подъёмных клапанов, которые захлопываются мгновенно, создавая свою микроволну давления. В нашей модели клапан закрывается в два этапа: быстрый ход на 80% хода и замедленное дожатие на последних 20%, что снижает скорость изменения давления на 60%. Дополнительно мы устанавливаем пружину с регулируемым усилием, которая обеспечивает плотное закрытие при нулевом перепаде давления, исключая обратный ток. Благодаря этому Обратный клапан гасит гидроудар как на входе, так и на выходе насоса, защищая рабочее колесо от гидравлических ударов.

Технические параметры клапана с антигидроударным демпфером

В таблице приведены характеристики модели YC-DCV-300, которая устанавливается на трубопроводах тепловых сетей в Екатеринбурге и Челябинске для защиты от обратных волн. Данный Обратный клапан имеет увеличенный ресурс и рассчитан на работу с жидкостями с температурой до 250°C.

Для снижения риска гидроудара в длинных трубопроводах (более 500 м) мы рекомендуем устанавливать Обратный клапан с гидроаккумулятором, который поглощает избыточную энергию волны. Данная опция доступна для всех моделей серии DCV.

Примеры защиты от гидроудара на объектах РФ

В 2024 году на одном из нефтяных терминалов в Тюмени наш Обратный клапан модели YC-DCV-300 был установлен на магистральном трубопроводе после насосного агрегата. До установки фиксировались гидроудары с пиковым давлением до 6,0 МПа при номинале 2,5 МПа, что приводило к частым разрывам гибких вставок. После установки клапана с демпфером пиковое давление снизилось до 3,1 МПа, а количество аварийных остановов уменьшилось на 90%. Наши клиенты из Краснодарского края также отметили, что Обратный клапан с регулируемой пружиной позволил подстроить время закрытия под скорость потока в зависимости от сезона (вода/пар). ООО «Чжэцзянская компания запорной арматуры Яньчэн» сопровождает поставки расчётом гидроудара по методике Жуковского и предоставляет рекомендации по месту установки.

Часто задаваемые вопросы: Как обратный клапан помогает снизить риск гидроудара?
